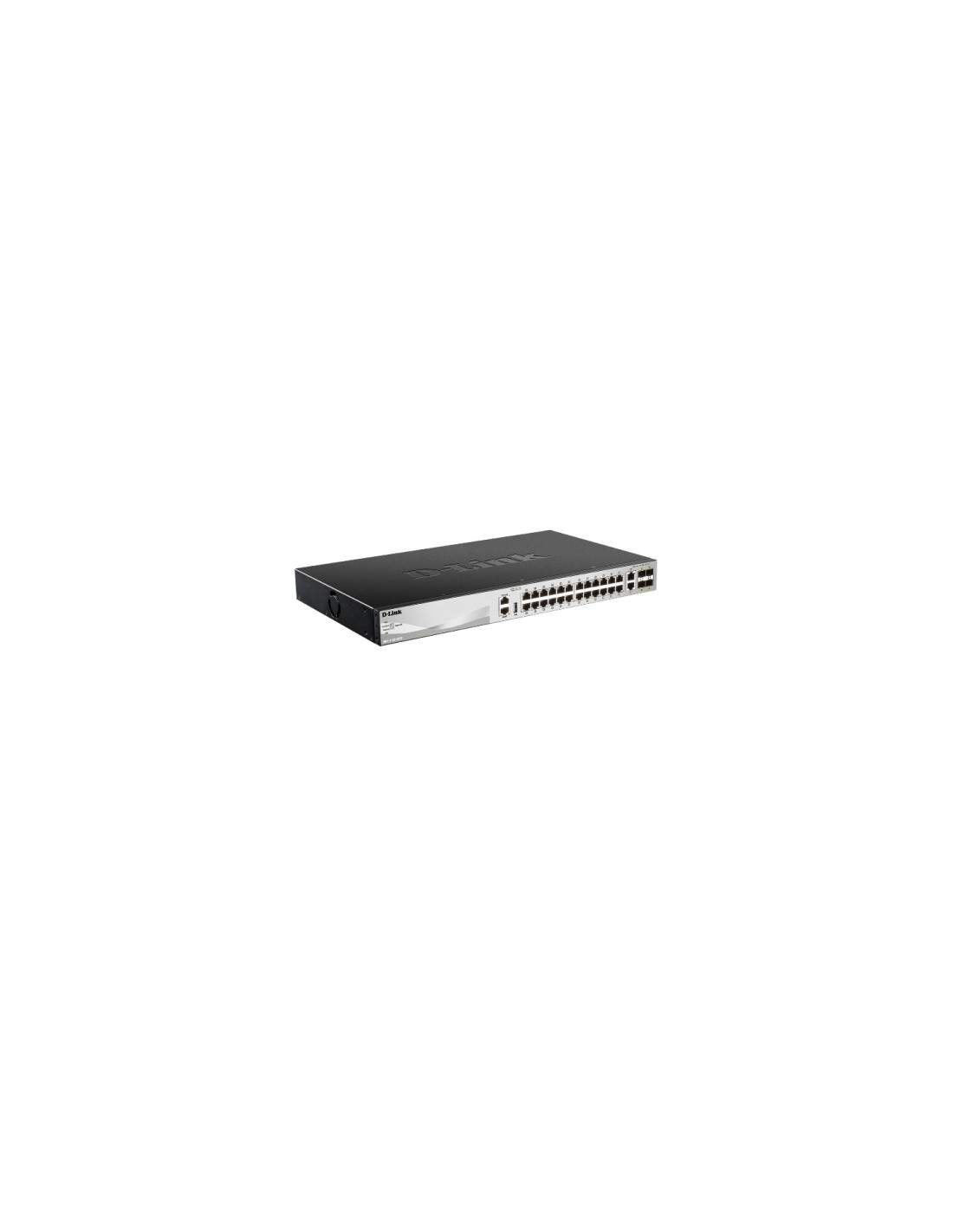

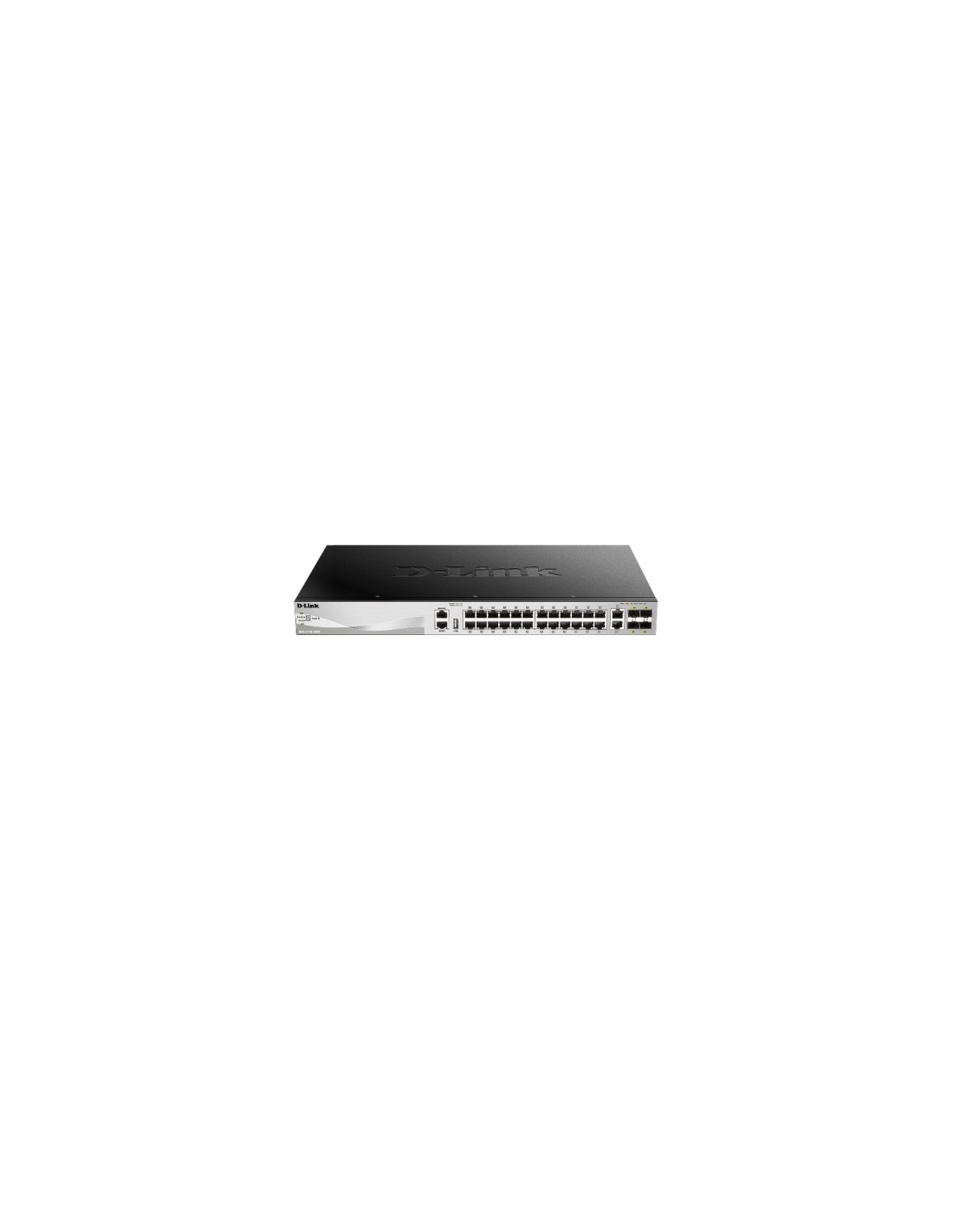

D-Link DGS-3130-30TS Gestionado L3 Gigabit Ethernet (10/100/1000) Negro, Gris

D-Link DGS-3130-30TS. Tipo de interruptor: Gestionado, Capa del interruptor: L3. Puertos tipo básico de conmutación RJ-45 Ethernet: Gigabit Ethernet (10/100/1000), Cantidad de puertos básicos de conmutación RJ-45 Ethernet: 24, Cantidad de puertos USB 2.0: 1. Tabla de direcciones MAC: 16384 entradas, Capacidad de conmutación: 168 Gbit/s. Estándares de red: IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1s, IEEE 802.1v, IEEE 802.1w, IEEE 802.1x, IEEE.... Conector eléctrico: Conector de alimentación AC-in. Montaje en rack

Tipo de interruptor	Gestionado
Capa del interruptor	L3
Calidad de servicio (QoS) soporte	Si
Administación basada en web	Si
Inspección ARP	Si
Registro de eventos en sistema	Si
MIB, soporte	RFC 1213; RFC 4188; RFC 1157, 2571-2576; RFC 1907; RFC 1757, 2819; RFC 2021; RFC 1398, 1643, 1650, 2358, 2665; RFC 2674 802.1p 2233, 2863 IF MIB; RFC 2618; RFC 2620; RFC 2925; RFC 2674, 4363; RFC 1065, 1066, 1155, 1156, 2578; RFC 1215; RFC 1212; RFC 1215; RFC 1157, 2571-2576; RFC 4022; RFC 4113; RFC 4293; RFC 2737
Cantidad de puertos básicos de conmutación RJ-45 Ethernet	24
Puertos tipo básico de conmutación RJ-45 Ethernet	Gigabit Ethernet (10/100/1000)
Número de módulos SFP instalados	0
Número de módulos SFP+ instalados	0
Cantidad de ranuras del módulo SFP+	4
Conector fibra óptica	SFP+
Cantidad de puertos USB 2.0	1
Conector eléctrico	Conector de alimentación AC-in
Estándares de red	IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1s, IEEE 802.1v, IEEE 802.1w, IEEE 802.1x, IEEE 802.3ad, IEEE 802.3ah, IEEE 802.3az, IEEE 802.3x
Soporte 10G	Si
Tecnología de cableado ethernet de cobre	10BASE-T, 10GBASE-T, 100BASE-TX, 1000BASE-T
Espejeo de puertos	Si
Soporte de control de flujo	Si
Adición de vínculos	Si
Protocolo de árbol de expansión	Si
Bloqueo de cabeza de línea (HOL)	Si
Soporte VLAN	Si
Funciones de LAN virtual	Private VLAN, Voice VLAN, Tagged VLAN, MAC address-based VLAN, Port-based VLAN
Número de VLANs	4000
Tabla de direcciones MAC	16384 entradas
Capacidad de conmutación	168 Gbit/s
Tasa de reenvío	125 Mpps
Número de colas	8
Jumbo Frames, soporte	Si
Memoria intermedia de paquetes	2 MB
Características de DHCP	DHCP server, DHCP snooping, DHCP relay, DHCP client
Lista de Control de Acceso (ACL)	Si
Lista de control de acceso (ACL) de salida	512
Lista de control de acceso (ACL) de entrada	2048
IGMP	Si
Algoritmos de seguridad soportados	SNMP, SNMPv3, SSH-2, SSL/TLS
Soporte SSH/SSL	Si
Protección contra loops	Si
Protección y filtrado BPDU	Si
Autenticación	VLAN de invitado, Autenticación basada en MAC, Autenticación basada en puertos
Protección de superusuario	Si
Protección mediante contraseña	Si
Prevención de ataques DoS	Si
Algoritmos de programación de colas	SP, WRR+SP, Weighted Round Robin (WRR)
Multidifusión, soporte	Si
Funciones de multidifusión	Multidifusión controlable
Protocolo de Registro GARP VLAN (GVRP)	Si
Protocolo de redundancia de enrutador virtual (VRRP)	Si
Protocolo de routing	RIP
Montaje en rack	Si
Apilable	Si
Color del producto	Negro, Gris
Indicadores LED	Si
Número de ventiladores	1 Ventilador(es)
Apilamiento físico (unidades)	9
Apilamiento virtual (unidades)	32
Nivel de ruido	52,5 dB
Telnet	Si
Tiempo medio entre fallos	900546 h
Suministro de energía redundante (RPS), soporte	Si
Voltaje de entrada AC	100 - 240 V
Frecuencia de entrada AC	50 - 60 Hz
Consumo de energía (max)	30,76 W
Energía sobre Ethernet (PoE)	No
Intervalo de temperatura operativa	0 - 50 °C
Intervalo de temperatura de almacenaje	-40 - 70 °C
Intervalo de humedad relativa para funcionamiento	10 - 90%
Intervalo de humedad relativa durante almacenaje	5 - 90%
Disipación del calor	104,65 BTU/h
Ancho	440 mm
Profundidad	250 mm
Altura	44 mm
Peso	2,98 kg
Ancho del paquete	388 mm
Profundidad del paquete	506 mm
Altura del paquete	90 mm
Peso del paquete	4,47 kg
Altura de la caja de envío	42 cm
Anchura de la caja de envío	19,8 cm
Longitud del contenedor de envío	52,4 cm
Peso neto del envase de envío	8,94 kg
Cantidad por caja de envío	2 pieza(s)
Peso bruto del palé (en avión)	486 kg
Número de cajas de cartón por palé (en avión)	48 pieza(s)
Cantidad por palé (en avión)	96 pieza(s)
Longitud del palé	110 cm
Anchura del palé	120 cm
Altura del palé (en avión)	181,5 cm
Peso bruto del palé (en barco)	486 kg
Número de cajas de cartón por palé (en barco)	48 pieza(s)
Cantidad por palé (en barco)	96 pieza(s)
Altura del palé (en barco)	181,5 cm
Peso de la caja de envío	9,75 kg
Certificación	FCC A, CE A, VCCI A, IC, RCM, BSMI, CCC
Código de Sistema de Armomización (SA)	85176990
