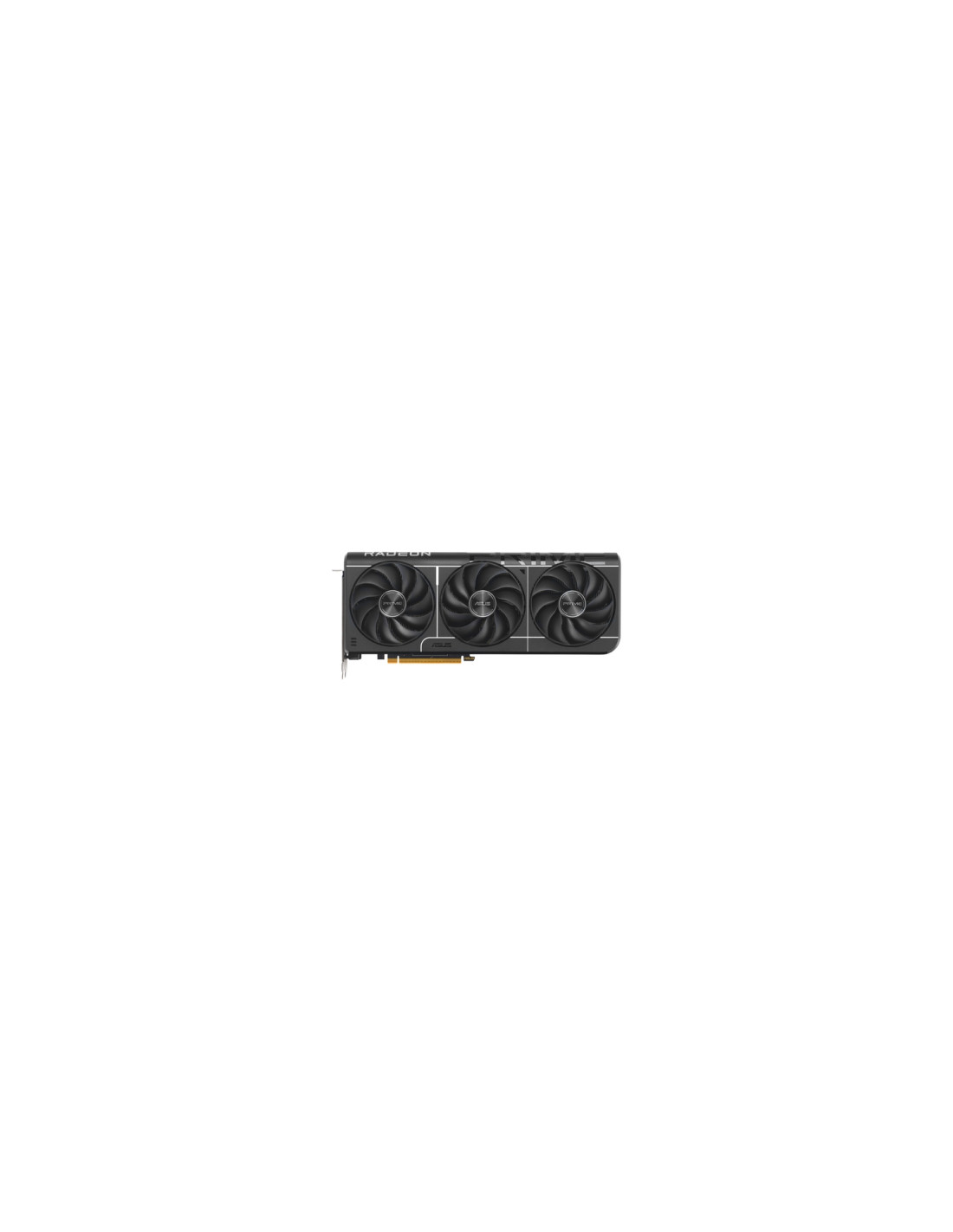

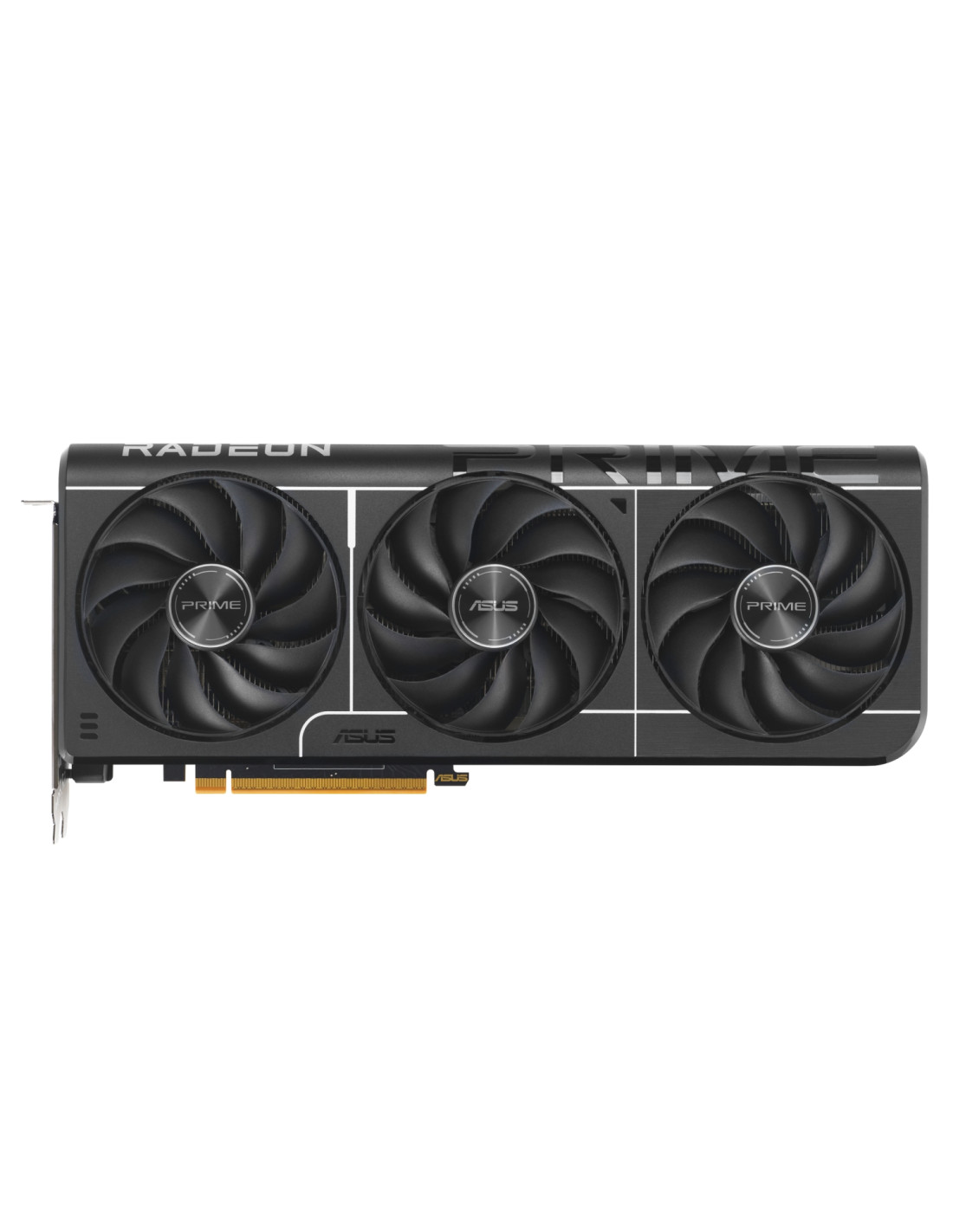

ASUS Prime -RX9070-O16G-EVO AMD Radeon RX 9070 16 GB GDDR6

La ASUS Prime Radeon™ RX 9070 EVO OC Edition 16 GB GDDR6 cuenta con tres ventiladores Axial-tech y una almohadilla térmica de GPU de cambio de fase para una refrigeración suprema.

ASUS Prime -RX9070-O16G-EVO. Familia de procesadores de gráficos: AMD, Procesador gráfico: Radeon RX 9070. Capacidad memoria de adaptador gráfico: 16 GB, Tipo de memoria de adaptador gráfico: GDDR6, Ancho de datos: 256 bit. Máxima resolución: 7680 x 4320 Pixeles. Versión DirectX: 12 Ultimate, Versión OpenGL: 4.6. Tipo de interfaz: PCI Express 5.0. Tipo de enfriamiento: Activo, Número de ventiladores: 3 Ventilador(es)

Familia de procesadores de gráficos	AMD
Procesador gráfico	Radeon RX 9070
Máxima resolución	7680 x 4320 Pixeles
CUDA	No
Soporte para proceso paralelo	No compatible
Aumento de la velocidad de reloj del procesador	2590 MHz
Velocidad de aceleración del reloj del procesador (modo OC)	2610 MHz
Aumento de la velocidad de reloj del procesador (modo de juego)	2140 MHz
Procesadores de corriente	3584
Máximas pantallas por tarjeta de video	4
Capacidad memoria de adaptador gráfico	16 GB
Tipo de memoria de adaptador gráfico	GDDR6
Ancho de datos	256 bit
Velocidad de transferencia de datos	20 Gbit/s
Tipo de interfaz	PCI Express 5.0
Número de puertos HDMI	1
Cantidad de puertos DVI-D	0
Cantidad de puertos DVI-I	0
Cantidad de DisplayPorts	3
Versión HDMI	2.1b
Versión de DisplayPort	2.1a
Sintonizador de TV integrado	No
Versión DirectX	12 Ultimate
Versión OpenGL	4.6
Dual Link DVI	No
HDCP	Si
HDCP versión	2.3
Edición sobreacelerada (OC, Overclocked)	Si
Tipo de enfriamiento	Activo
Tecnología de enfriamiento	ASUS Axial-tech
Número de ventiladores	3 Ventilador(es)
Factor de forma	Full-Height/Full-Length (FH/FL)
Altura del soporte	Full-Height (FH)
Número de ranuras	2,5
SFF ready	Si
Color del producto	Negro
Suministro de energía al sistema mínimo	650 W
Conectores de energia suplementario	2x 8-pin
Sistema operativo Windows soportado	Windows 10 x64, Windows 11 x64
Longitud	304 mm
Profundidad	50 mm
Altura	126 mm
Tipo de embalaje	Caja
Manual de usuario	Si
